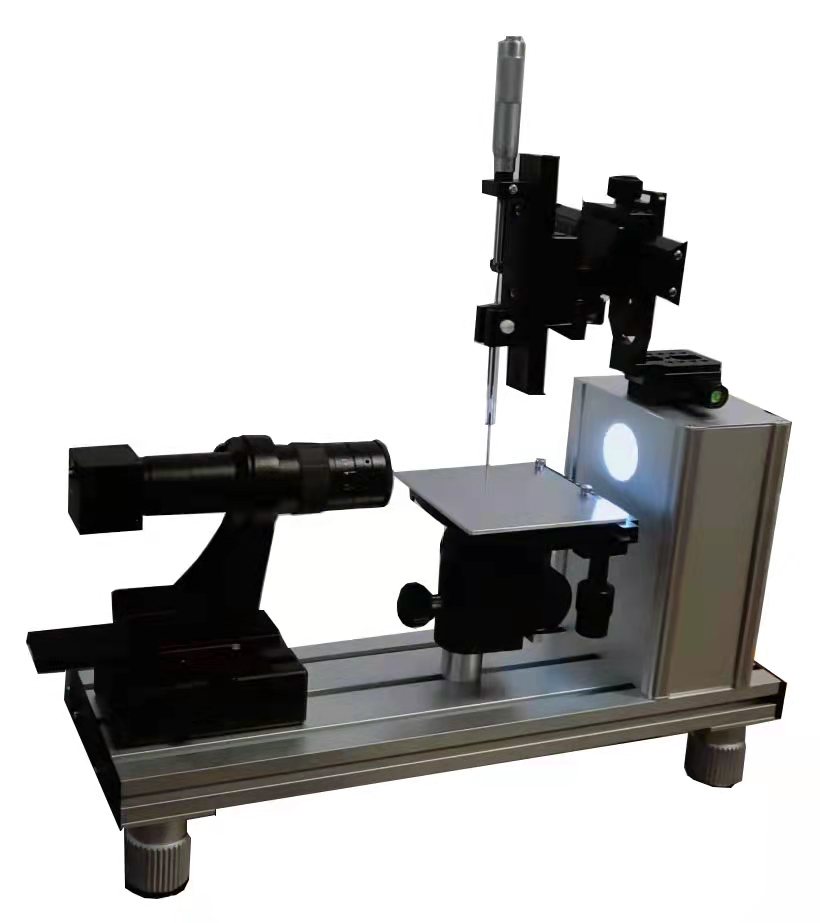

‍JGW-360A型‍‍‍水滴角测量仪

该仪器主要用于测量液体对固体的接触角、水滴角、亲水角、润湿角、浸润角，分析固体表面的润湿行为。广泛适用于石油、化工、医药、电力、印刷、学校等科学研究领域。

主要技术参数：
1、光学系统：
（1）成像：高像素数字相机和连续变焦显微镜镜头；接口；USB 2.0、像素三百万
   (2)光源：亮度连续可调单色冷光LED背光光源，图像中液滴边缘分辨更清晰
（3）指标：最快拍摄30帧/秒，显微镜放大率0.7～4.5倍连续变倍，放大倍数20-200倍，成像分辨率**2048*1536
2、测试方式：液滴法、固体表面能计算
3、接触角分析方法：θ/2法、自动分析法 （θ/2法）、自动分析法（基点法）
4、拍摄图像方法：单张拍摄、连续间隔拍摄（慢存）、连续拍摄（快存）
5、接触角测试范围：0＜θ＜180°
6、测试分辨率：0.01°
7、测试精度： 0.1°
8、固体表面能计算： Owen二液法
9、样品尺寸：60*30mm；
10、样品**厚度：60mm
11、样品台大小：可测试样品：∞*120*60mm
12、四维调整范围： 上下：0～60 mm，精度：0.1 mm
                   左右：0～75 mm，精度：0.1 mm
                   前后：0～45 mm，精度：0.1 mm
                   摄像系统前后：0～100 mm，精度：0.1 mm

· 进样方式；微量进样器。高精度螺旋测微器，手动丝杆推进加样装置，保证加液的平稳和精确

· 进样器上下调整范围为100mm,
进样器左右调整范围为100mm,精度为0.1mm

主要特点
1、采用开放式结构，国际流行，设计紧凑，节约空间
2、采用计算机多媒体技术，光学系统和CCD摄像头结合，使液滴的影像清晰地显示在计算机屏
幕上，可在瞬间将图像存储下供测量使用，避免因液体蒸发造成测量失败。
3、固体表面能估算： Owen二液法。
4、视频采集试样图象信息，计算机测量，保存，打印。
5、软件可做到不需任何人为干涉的真实的检测和自动计算。设计上更符合客户应用需求：
软件功能包括：（1）接触角计算功能； （2）Owen二液法表面自由能估算 ；(3) 利用屏蔽技术，实时和测量可在同一界面下相互转换。即在实时

的视窗下瞬间冻结图像，并直接可以测量，无须转换界面，既方便又增加了实时性。(4) 数据图像信息的

保存、调阅和打印。
仪器组成：
基本配置：视频采集卡、CCD摄像头、高级变焦镜头、三维平台、影像分析测量系统
可选配置：自动电控温系统、手动旋转平台
仪器介绍：
所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。JGW-360系列接触角/界面张力测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触 角, 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。
具体应用领域举例:
1、金属焊接过程中，检测焊剂对金属的附着力；
2、印刷行业油墨、金属、纸张之间的附着力；
3、粘贴剂与固体间的粘接程度研究；
4、航天工业空中雨雾对飞机基体的润湿程度检测；
5、军事科学中弹片在空气中与雨雾接触角的测定；
6、石油开采过程中，注人添加剂与原油中固体前进角，后退角的测定；
7、纳米材料与不同活性剂间湿润性的测定、研究；
8、铝箔亲水角的测定；
上述产品系我公司开发生产，我公司拥有其软、硬件的完全知识产权，能够保障用户的售后维护、升级、服务的权利，并负责送货上门安装调试培训。
